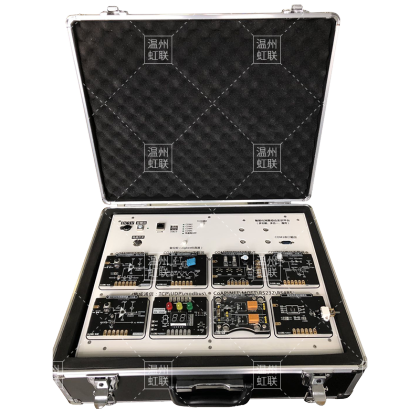

HL-WLW01 智能物联网综合创新实训开发平台

一、简介：
智能物联网综合创新实训开发平台是一款面向电子信息、计算机及物联网专业的教学实验实训设备,主要由实验平台、实验模块、实验软件、云平台、实验开发工具及电子实训指导书六部分组成，实验平台配置高性能的主板及各种拓展接口，并多达几十种物联网模块和传感器模块可供选择，模块均采用磁吸式接口设计，直接吸附到实验平台对应插槽内即可直接使用，无需额外接线，学生可以任意搭接模块进行实验，完成物联网基础知识学习以及复杂的多模块联网实验，拓展性强。
智能物联网综合创新实训开发平台系统资源丰富，覆盖几十种课程实验，可完成51单片机技术、嵌入式系统、RFID技术、ZigBee技术、射频识别技术、无线通讯技术、互联网技术、传感器技术、数据采集技术、无线传感器网络技术、智能小车控制、智能机械臂控制、电路设计、集成电路技术、电子技术应用等诸多课程的实验实训，课程实验提供开放的软件及硬件资源，着重培养学生的实际动手能力与编程能力，可实现教学、科研、学生毕业设计等相关物联网课题。

智能物联网综合创新实训开发平台可拓展性较强，搭配对应的实训模块，可完成智慧农业实训、智能家居实训、智能交通实训、智慧医疗实训、智慧城市实训、智慧养老看护实训、车联网实训、智能安防门禁实训等诸多应用实训。

二、特点：
1、智能物联网综合创新实训开发平台采用一体式供电结构，整个实验平台只需连接一根电源线即可，省去繁杂的接线工作，便于学生使用操作；

2、内置USB串口服务器设备,通过1路USB虚拟以太网网卡，网卡根据端口虚拟出不同的串口，最多可拓展8路串口接口，多路串口可以更好的实现数据的透明化，让学生可以分步式的进行数据的采集和设备的检修，进行数据传输时，模块无需单独连接数据线，极大的节省接线带来的问题，专心去做物联网关键技术的学习。
3、智能物联网综合创新实训开发平台提供5V供电接口、以太网口、USB接口、J-link下载接口、CC-debug下载接口、单片机下载口、RS232/RS485串口,接口丰富，便于拓展；
4、智能物联网综合创新实训开发平台具备8个通用实验模块插槽，所有实验插槽均可进行磁吸式连接，并且集成防短路设计，支持至多8个模块的联动实验，可在单个知识点学习的基础上，进行多模块综合应用实验，可完成无线传感网络实验等多种复杂的综合联网实验；
5、智能物联网综合创新实训开发平台提供了主板复位键以及ZigBee仿真器复位键，当通讯或仿真调试出现混乱时，只需用按下复位键即可恢复初始状；
6、智能物联网综合创新实训开发平台还集成了虚拟仪器采集接口，便于物联网实验中的数据分析；
7、智能物联网综合创新实训开发平台上每个COM端对应一盏指示灯,COM1-COM4模块正常工作时,指示灯闪烁，另外配有主板电源指示灯，实验平台正常运行时，指示灯常亮；

三、平台参数：

序号	名称	详情
1	总电源	配有DC5—12V电源接口，常规弱电供电，保证实验设备的用电安全;
2	总电源开关	实验平台总电源开关，带电源指示灯;
3	USB接口	提供8路串口、ZigBee仿真器、ARM仿真器、单片机仿真器、485通信接口、TCP/IP云端通信接口等多种数据接口；
4	RS485接口/RS232接口	用于外接工业物联网设备/云平台采集设备/智能触摸屏网关;
5	虚拟仪器接口	分析仪供电及数据传输接口,便于物联网实验中的数据分析,结合虚拟仪器采集模块，可以在上位机软件端对硬件IIC、SPI、uart、ADC、PWM等数据的采集和图形化的展示，让学生可以更直观的学习相关知识;
6	功能按键	包括电源按键、ZigBee仿真器复位按键及主板复位按键;
7	LED指示灯	4个COM端指示灯和1个主板运行指示灯;
8	物联网模块插槽	采用磁吸形式，并且加入防短路设计，模块吸附后即可直接使用，不必担心短路和烧毁模块风险，各个模块之间可以进行磁吸联接（即搭积木式形式），方便进行基础性教学。
9	尺寸	41531050mm
10	重量	2.5kg

四、智能物联网综合创新实训开发平台实验模块：

1、采用磁吸式可拆卸结构，集成防呆设计，避免短路；
2、可以无缝吸附到实验平台插槽内，插槽集成供电与数据传输功能，无需单独外接电源及数据线；
3、实验模块表面集成电路图，便于学生更直观的了解元器件的组成及模块的运行原理；
4、无线通讯模块可选：ZigBee通讯模块、WIFI通讯模块、蓝牙通讯模块、GSM通讯模块、4G通讯模块、
5、NB-IOT通讯模块、LoRa通讯模块等；
6、传感器模块可选：提供温湿度、门磁、人体红外、红外对射、霍尔、三轴加速度、红外栅栏、光照、烟雾、气体、继电器、超声波、压力、土壤温湿度、火焰、限位传感器、pm2.5等多种传感器；
7、实验模块可选：嵌入式STM32处理器、RFID（LF低频、HF中频、UHF超高频）、2.4G有源读写模块、双路继电器、CC2530单片机、照明灯模块、双路风扇模块、集成调试底板、摄像网关模块、摄像云台（带摄像头）、智慧平衡车主板、门禁控制主板、4-20mA工业传感器控制模块、键盘采集模块、虚拟仪器采集模块、红绿灯模拟器模块、数码管显示器模块等；
8、模块均采用磁吸式接口设计+搭积木式结构，集成标准的12路弹性插针，可以实现供电、仿真调试、数据通信、IO口拓展等功能，同时支持搭积木式的多级磁吸联接，通过弹性插针即可通信，无须外接跳线，通过模块相互搭积木，组成一套完整的物联网系统，如：STM32处理器+ZigBee无线模块+传感器模块（3层垂直积木，无须额外接线），可拓展性强，如下图所示：

六、配置清单：
（标配）智能物联网综合创新实训开发平台（1台）；
（标配）基础实验模块：ZigBee网关模块（1个）、ZigBee节点模块（3个）、WIFI模块（1个）、4G模块（1个）、蓝牙通信模块（2个）、LoRa通信模块（2个）、NB-IOT通信模块（1个）、STM32单片机模块（4个）；
（标配）传感器/执行器模块：温湿度、光照、霍尔、人体红外、气体、红外对射、重量、双路继电器、风扇执行器、LED灯光控制模块10种配套模组；
（选配）其他单片机模块：CC2530单片机模块（2个）、Arduino UNO处理器模块（1个）及以上模块的相关传感器采集、数据通信、传输源码和相关教学资源等；
（选配）其他传感器模块：火焰、气体压力、PM2.5、土壤湿度、距离感应、超声波、三轴加速度、PH值、电导率、二氧化碳、红外测温等；
（选配）其他执行器模块：步进电机、云台控制、模拟空调执行器、窗帘执行器、LED灯光控制执行器、水泵执行器、喷雾执行器等；
（选配）其他实验模块：智能语音播报模块、按键采集模块、综合实验模块、嵌入式开发主板、虚拟仪器模组、集成调试底板、485转接底版、摄像网关模块、摄像云台（带摄像头）、RGB综合实验模块、4-20Ma转接模块等；
（选配）演示设备：智能平衡小车、智能四轮小车、小型无人机、小型机械臂、小型履带车等；（以上设备均支持模块间积木式连接通信）
（选配）RFID射频识别模块：125K（LF低频读卡器）、13.56M（HF高频读卡器）、900M（UHF超高频读卡器）、2.4G（有源RFID）、NFC读卡器、条码采集模块等，射频识别技术，提供源码、DEMO例程、智能门禁、智慧仓储、智慧物流等场景应用演示软件；
（选配）工业云平台：可通过多种无线通讯方式上云，如: 5G（NB-IOT）、4G、GSM（2.5G）、LoRa、WiFi等，可将工业上传统硬件（包括教学传感器模块）接入云端，实现对工业生产环境数据的全面监控；支持云组态设置；支持手机接收传感器报警信息；支持微信小程序显示组态内容，及控制设备等功能。
