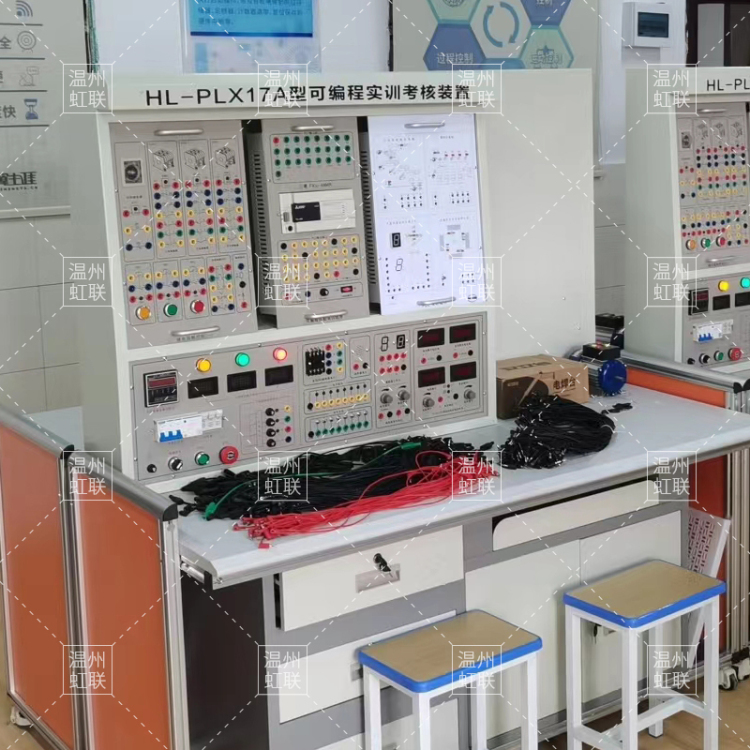

HL-PLX17A型PLC可编程实训考核装置

HL-PLX17A型PLC可编程实训考核装置

PLC可编程实训考核装置结合当前我国工业自动化应用技术及器件技术的发展，充分考虑实用性、先进性。装置采用模块式结构，实训挂箱包含PLC主机挂箱、变频器挂箱、PLC模拟负载挂箱、实训网孔板挂箱及丰富的验证演示装置。实训内容包括PLC的基础实训、PLC综合实训，变频器的认识、操作、参数设定及通讯实训等，实训项目丰富、综合性强、紧跟工业自动化发展潮流。我方提供的设备符合国家质量检测标准及行业标准，并附有产品合格证书、使用说明书、保修证（卡）等相关资料。而且该套装备根据国家最新《职业标准》及人社部部颁发的“电工技术等级证”和“电工实操证”等培训、鉴定内容要求研发而成。同时该套设备遵循了“培训与鉴定”、“硬件与软件”相结合的原则，符合中华人民共和国人社部最新颁发的“实训设备行业标准”。适应于各类职业学校、技工学校，中专学校、劳动培训及技能鉴定等单位的教学培训，实操考核，技能鉴定使用。

（一）、产品特点

1、模块式结构，挂箱更换方便，便于组织各种实训项目及扩展新的实训功能。

2、适合就业前及岗前综合技能训练，适合高级工技能培训考核。

3、能进行小型工程项目设计、设备选型、安装调试、操作模拟。

4、只需三相四线交流电源即可投入使用，实训资源丰富、综合性强，有效节约实训用房。

5、安全性高，除配备电压型和电流型漏电保护器外，装置设有单片机全程监控的过载或短路软截止保护功能，确保设备和人身安全。

（二）、技术说明

1、实验桌：

（1）PLC可编程实训考核装置采用钢质双层亚光密纹喷塑结构，铝质蚀刻面板，桌面为防火、防水、耐磨高密度板,左右设有两个大抽屉（带锁），用于放置工具及资料，电脑桌分体设计，造型美观大方。铝质蚀刻面板工艺通过进行激光蚀刻彩色处理，面板图文字符采用现代喷描技术处理，使面板标识清晰且经久耐用。设置的电路美观整齐、科学规范。统一的尺寸规格，使得所有挂箱均可随意更换，操作方便。

（2）交流电源控制功能板

三相五线  380V±5％   50Hz交流电源供电，由三只电网电压表监控电网电压，并有三只指示灯指示，带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制，额定功率：<0.8KW，环境温度：－10℃ ～40 ℃，相对湿度：<85%，

（3）直流电源、给定单元、定时器兼报警记录仪

1）提供+5V/1A和+24V/1A直流稳压电源各一路，三位半数显；

2）提供给定（±15V可调电压输出）；

（4）本装备所有实训模块必需为钢制模块，并接受特殊定制实训项目，不接受塑料模块，包括PLC三菱FX3U-48MR主机模块、变频器三菱FR-A840

（5）安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线

（6）智能化实验室控制系统：

① 漏电保护功能、面板有多功能三孔220V安全插座。

② 密码开机、时钟显示（可自行设置）。

③ 采用8吋DWIN串口液晶触摸屏，六万五仟色真彩屏幕，分辨率800*600，工作温度为超宽温-20/+70℃以上，能设置和显示主控台各项电气参数。界面清晰，内有主控台操作说明书。

④ 教师实验用交直流电源、直流高压、直流大电流输出、控制学生交直流低压电源输出及220V交流电源四路输出，有锁定功能，可锁定控制学生交直流低压电源，锁定后学生不能操作。

⑥ 交流电源输出0V-36V，电压分辨率为1V，输出电流大于4A，直流稳压输出0-36V，电压分辨为0.1V，电流大于3A。直流大电流输出40A/10S.直流高压输出240/300V/100mA。

⑦能直接监视到每张学生桌直流电压的高低。

⑧设有多媒体控制及转换功能，方便教师进行多媒体教学。主控电源箱体与控制抽屉均用金属材料制成，表面磷化喷塑防护，安装锁具。电源主控台需与教师演示台一体化。

（7）每套附带一台台式电脑(学校自备)

2、硬件特点：

实训装置基本要求：

① 、PLC主机需要采用三菱FX3U-48MR-001可编程控制器（二代），功能上应完全满足目前职业学校及技工学校的PLC教学要求。

② 、按要求采用模块化设计，包括按钮模块、电源模块、模拟生产设备实训模块、接线端子排和各种传感器及PLC主机模块、变频器主机模块等。各模块间相互独立。在主机模块中，所有输入输出端口都通过导线连接到实验板上的镀金孔上，各实验模块都有独立的输入、输出、公共端，这样在实验时只需连接所用到的端口。能方便扩展模块，为以后实验系统的升级提供保障。

③ 、按要求采用实物产品，提高了实验的真实程度，确保了实验的实用性。

④ 、按要求使用实物继电器，并能在实验板上联接继电器的启动、运行、制动控制电路，让学生理解并掌握继电器在控制电路中的使用方法。

⑤ 、交通灯、洗衣机、售货机、抢答器等模块要求增加时间、数字显示。

⑥ 、按要求实验项目由基本指令实验，常用功能指令实验、综合实验三部分组成。在实验项目设计开发中做到实验由简到难，从而达到一个循序渐进的学习过程。实验项目也应充分贴近实际应用和教学大纲的要求。

⑦、按要求在设计中留出了所有的输入、输出、公共端子，用户可方便扩展自己的模块，以便实验系统的升级，可真正实现按学校要求特殊定制实训项目。

PLC模拟控制实验模块

1）交通信号灯控制PLC自动控制

2）水塔水位自动控制PLC自动控制

3）自控成型机PLC自动控制

4）自控轧钢机PLC自动控制

5）多种液体自动混合PLC自动控制

6）自动送料装车系统PLC自动控制

7）邮件分拣机PLC自动控制

8）电梯控制PLC自动控制

9）机械手控制PLC自动控制

10）五相步进电机模拟控制PLC自动控制

11）自动饮料售货机PLC自动控制

12）自动洗衣机系统PLC自动控制

13）电镀车间生产系统PLC自动控制

14）加工中心刀具库选择控制PLC自动控制

15）LED数码管实验

16）天塔之光PLC自动控制

17）继电接触控制实验模块

含交流接触器（线圈电压220V）4只，热继电器1只，电子式时间继电器（通电延时，工作电压220V）一只，行程开关2只。

可完成以下实物实验：

（1）三相异步电动机点动控制和自锁控制；

（2）三相异步电动机联锁正反转控制；

（3）三相异步电动机带延时正反转控制；

（4）三相异步电动机带限位自动往返控制；

（5）三相异步电动机Y/△换接起动控制；

（6）基于PLC的三相异步电机Y/△换接起动控制。

4、实验内容：

（1）基本指令的编程练习；

（2）LED数码显示控制；

（3）天塔之光；

（4）装配流水线控制的模拟；

（5）运料小车控制模拟;

（6）四路抢答器的模拟；

（7）四节传送带的模拟；

（8）自动配料系统的模拟；

（9）电镀生产线模拟控制；

（10）机械手动作的模拟；

（11）十字路口交通灯控制；

（12）液体混合装置控制；

（13）水塔水位控制模拟；

（14）邮件分拣系统模拟；

（15）全自动洗衣机控制；

（16）自动售货机的模拟；

（17）步进电机运动控制；

（18）三相鼠笼式异步电机的启动、运行、制动控制（实物）；

（19）三相异步电动机点动控制和自锁控制

（20）三相异步电动机联锁正反转控制

（21）三相异步电动机带延时正反转控制

（22）三相异步电动机带限位自动往返控制

（23）三相异步电动机Y/△换接起动控制

（24）基于PLC的三相异步电机Y/△换接起动控制

（25）与、或、非逻辑功能实验

（26）定时器、计数器功能实验

（27）跳转、分支功能实验

（28）移位寄存器实验

（29）数据处理功能实验

（30）微分、位操作实验

（31）电梯控制PLC自动控制

（32）自控成型机PLC自动控制

（33）自控轧钢机PLC自动控制

（34）加工中心刀具库选择控制PLC自动控制

（35）增加基础实验内容

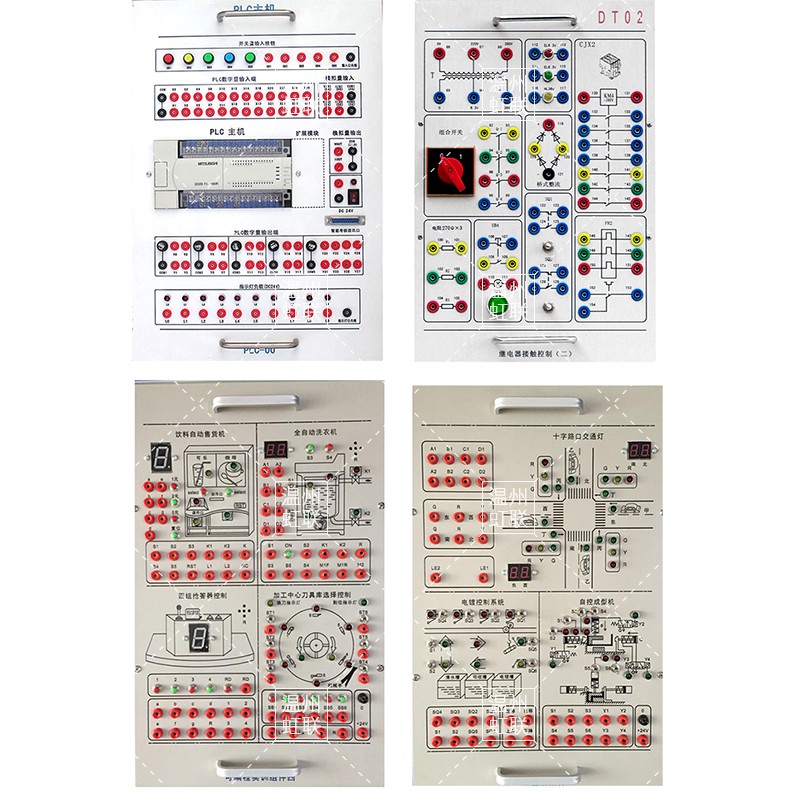

部分挂箱参考图片：

钢制实训模块挂箱洗衣机、售货机、交通灯、抢答器等钢制模块按要求增加有时间、数字显示。
