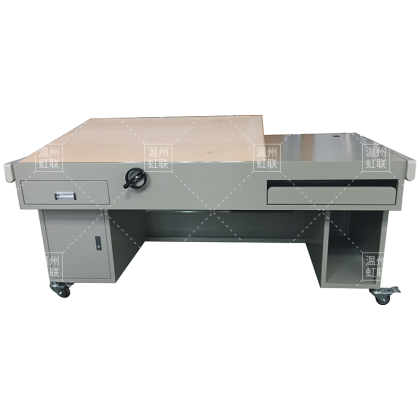

HL-GZA型 工程制图桌实验室成套设备
一.概述:
工程制图课是工程界的语言，工程制图是理工科主要的技术基础课。如何更快地培养学生的空间思维能力，更有效地掌握绘图基本功，这是广大师生多年愿望。
主要功能：桌面可调节倾角、桌子侧面可放置仪器、工具和显示器，下面抽屉供放学习资料、工具书等。
桌子结构：桌子采用SPCC冷扎板焊接而成，表面采用中温磷化喷塑制作，柜体刚性好。抽屉采用双接导轨，使用灵活，桌脚配有四个万向轮，方便移动，是现代最理想的工程制图桌实验室设备。
二、老师桌参考
老师桌尺寸：1800×970×800mm
本公司提供的工程制图实验室设备，按以下配置发货：
老师桌配置：
序号 | 设备名称 | 数量 | 单位 | 备注 |
1 | 120cm丁字尺 | 1 | 把 | |
2 | 120×90cm零号图板 | 1 | 块 | |
3 | 精密绘图仪器 | 1 | 套 | （12件一套） |
4 | 高亮度书写投影（1台） | 1 | 台 | |
5 | 投影薄膜 | 1 | 盒 | |
6 | 银幕 | 1 | 幅 | |
7 | 制图基本技能挂图 | 1 | 套 | （一套16张） |
8 | 滑动转椅 | 1 | 张 | |
9 | 25cm曲线板 | 1 | 块 | |
10 | 30cm多用斜角三角板 | 1 | 付 | |
11 | 美工刀 | 1 | 把 | |
12 | 三棱比例尺 | 1 | 把 | |
13 | 多功能模板 | 1 | 块 | |
14 | 圆弧模板 | 1 | 把 | |
15 | 不锈钢多用擦图片 | 1 | 张 | |
16 | 画圆模板 | 1 | 块 | |
17 | 绘图铅笔 | 1 | 套 | 5支一套 |
18 | 速成制图小模型 | 1 | 套 | 55件一套 |
19 | 81a绘图笔 | 1 | 支 |
三、学生桌参考
学生桌规格：1520×720×800mm
学生桌配置：
序号 | 设备名称 | 数量 | 单位 | 备注 |
1 | 90cm丁字尺 | 50 | 把 | |
2 | 90*60cm一号绘图板 | 50 | 块 | |
3 | 精密绘图仪器 | 50 | 套 | （5件一套） |
4 | 25cm曲线板 | 50 | 块 | |
5 | 30cm多用斜角三角板 | 50 | 付 | |
6 | 美工刀 | 50 | 把 | |
7 | 三棱比例尺 | 50 | 把 | |
8 | 多功能模板 | 50 | 块 | |
9 | 大圆弧模板 | 50 | 把 | |
10 | 不锈钢多用擦图片 | 50 | 张 | |
11 | 画圆模板 | 50 | 块 | |
12 | 绘图铅笔 | 50 | 套 | （5支一套） |
13 | 81a绘图笔 | 50 | 支 | |
14 | 学生凳 | 50 | 张 | |
15 | 速成制图小模型 | 50 | 套 | 55件一套 |
四：配置参考图片：
基本速成制图模型部分
概述：
基本速成制图模型是根据劳动出版社和机械工业出版社《机械制图》专业教材精选具有代表性的各种机械零(部)件图样制成配有立体图(剖视图)的标准模型。
基本速成制图模型实践性较强，是培养学生利用投影法基本原理，培养认识图解并分析空间几何问题的知识，提高学生空间想象和形象思维以及绘制和阅读零、部件等图样的综合能力。该产品具有明显的代表性和经济性，是学生入手一份不可多得的实用性制图模型。
基本配置要求：
序号 | 模型名称 | 序号 | 模型名称 |
1 | 压板 | 29 | 支座3 |
2 | 支架1 | 30 | 半圆球的切割凹槽 |
3 | 物体各组成部分明显特征试图 | 31 | 圆柱上切口与凹槽 |
4 | 过渡线的画法 | 32 | 两圆柱斜交 |
5 | 省略标注 | 33 | 两圆柱正交相贯线 |
6 | 半圆键 | 34 | 圆锥与圆柱正交 |
7 | 局部剖视 | 35 | 几个相交的剖切平面 |
8 | 普通平键 | 36 | 圆弧连接 |
9 | 支架2 | 37 | 轴 |
10 | 视图与剖视图的比较 | 38 | 螺栓毛培 |
11 | 局部剖视 | 39 | 四棱锥 |
12 | 基本视图 | 40 | 阶梯剖 |
13 | 三视图的形成 | 41 | 圆柱开孔的画法 |
14 | 轴承座1 | 42 | 架体 |
15 | 几个相交的剖切面 | 43 | 斜视图 |
16 | 钩头楔键 | 44 | 小于30°斜面上圆的画法 |
17 | 吊钩 | 45 | 移出剖面 |
18 | 支座 | 46 | 拨叉 |
19 | 局部视图 | 47 | 联杆 |
20 | 均布孔b | 48 | 旋转视图 |
21 | 均布孔和肋的简化画法a | 49 | 倾斜于投影面的鞋面a |
22 | 法兰盘 | 50 | 切割式组合体 |
23 | 剖视图上的虚线 | 51 | 倾斜于投影面的鞋面b |
24 | 形体相切套筒1 | 52 | 带肋的支承 |
25 | 形体相交套筒2 | 53 | 轴承座2 |
26 | 全剖视图 | 54 | 支座1 |
27 | 形体分析 | 55 | 支座2 |
28 | 半剖视图 |
